一、技术名称
一种利用花岗岩石渣粉制备人工鱼礁的方法
二、技术介绍
以天然花岗岩加工过程中所产生的石渣粉为主要原料，制备出抗压强度大于70MPa的无粗骨料混凝土，石渣粉掺入量达到70％，固体废物总体利用率在80％以上，能够适应大高度、大体积、大孔洞率和复杂结构人工鱼礁的建造。胶凝材料技术路线如图1所示：

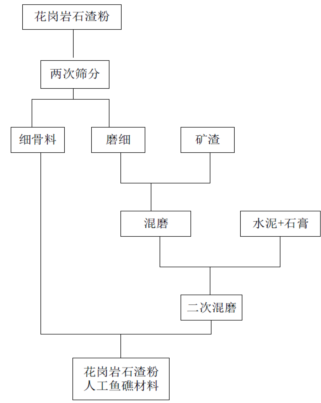

图1 花岗岩石渣粉鱼礁材料技术路线图
如图1所示，所用原料为花岗石渣粉、水淬高炉矿渣、水泥熟料和石膏，其中花岗石渣粉中石英的质量百分含量为25％～40％，长石的质量百分含量为25％～65％，黑云母、角闪石中的一种或两种的质量百分含量为10％～30％，其余矿物不限；步骤一：将花岗岩石渣粉用1.2 mm方孔筛进行分级，将筛上较粗部分筛出舍弃；再用0.42-0.297 mm方孔筛再对筛下部分分级，将筛上部分作为人工鱼礁混凝土的细骨料备用；步骤二：对所用物料采用梯级混磨方式，将步骤一0.42-0.297 mm方孔筛筛下的石粉部分在磨机中磨细至比表面积2000～4000 cm2/g，与原始粒级的水淬高炉矿渣进一步混磨至比表面积3000～6000 cm2/g；在混磨过程中，石粉与矿渣的配料比以干基重量百分比计分别为：石粉占50％～70％，水淬高炉矿渣占30％～50％；步骤三：将步骤二得到的石粉与水淬高炉矿渣的混合细粉再与水泥熟料和石膏进行配料，配料按干基重量百分比计分别为：混合细粉占60％～80％，水泥熟料占15％～30％，石膏占5％～10％；将配好的料在球磨机中进行第二次混磨，至比表面积4000～7000 cm2/g，就得到了含有纳米石粉的鱼礁胶凝材料；步骤四：将步骤一得到的细骨料与步骤三得到的鱼礁胶凝材料进行混合，其中细骨料占混合后质量的40％～60％，鱼礁胶凝材料占混合后质量的40％～60％；混合后，再加入占细骨料与鱼礁胶凝材料总质量分数10％～15％的水和0.5％～1.5％的减水剂，搅拌均匀后经浇注成型并进行养护，便得到了花岗岩石渣粉人工鱼礁材料。
利用废弃花岗岩石渣粉制作人工鱼礁，既可为花岗岩石渣粉的综合利用增加一条新途径，又能解决人工鱼礁建设中的原材料缺乏问题，有明显的经济效益和社会效益。
三、适用领域
该项技术适合在原料产地附近海域推广。主要应用在海洋环境领域和渔业基础设施技术领域。
四、经济技术指标
该项技术适合在原料产地附近海域推广。主要应用在海洋环境领域和渔业基础设施技术领域。
